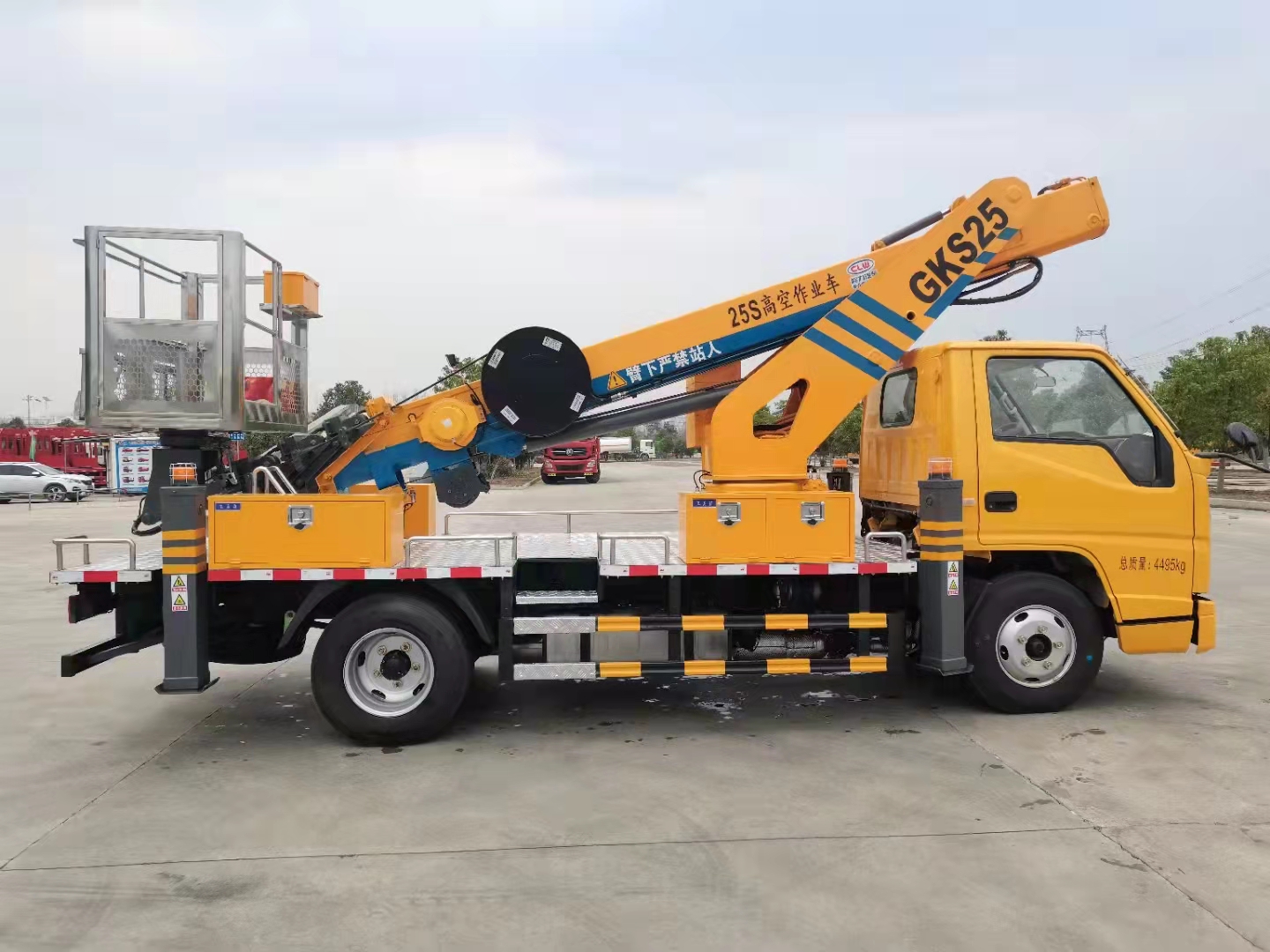

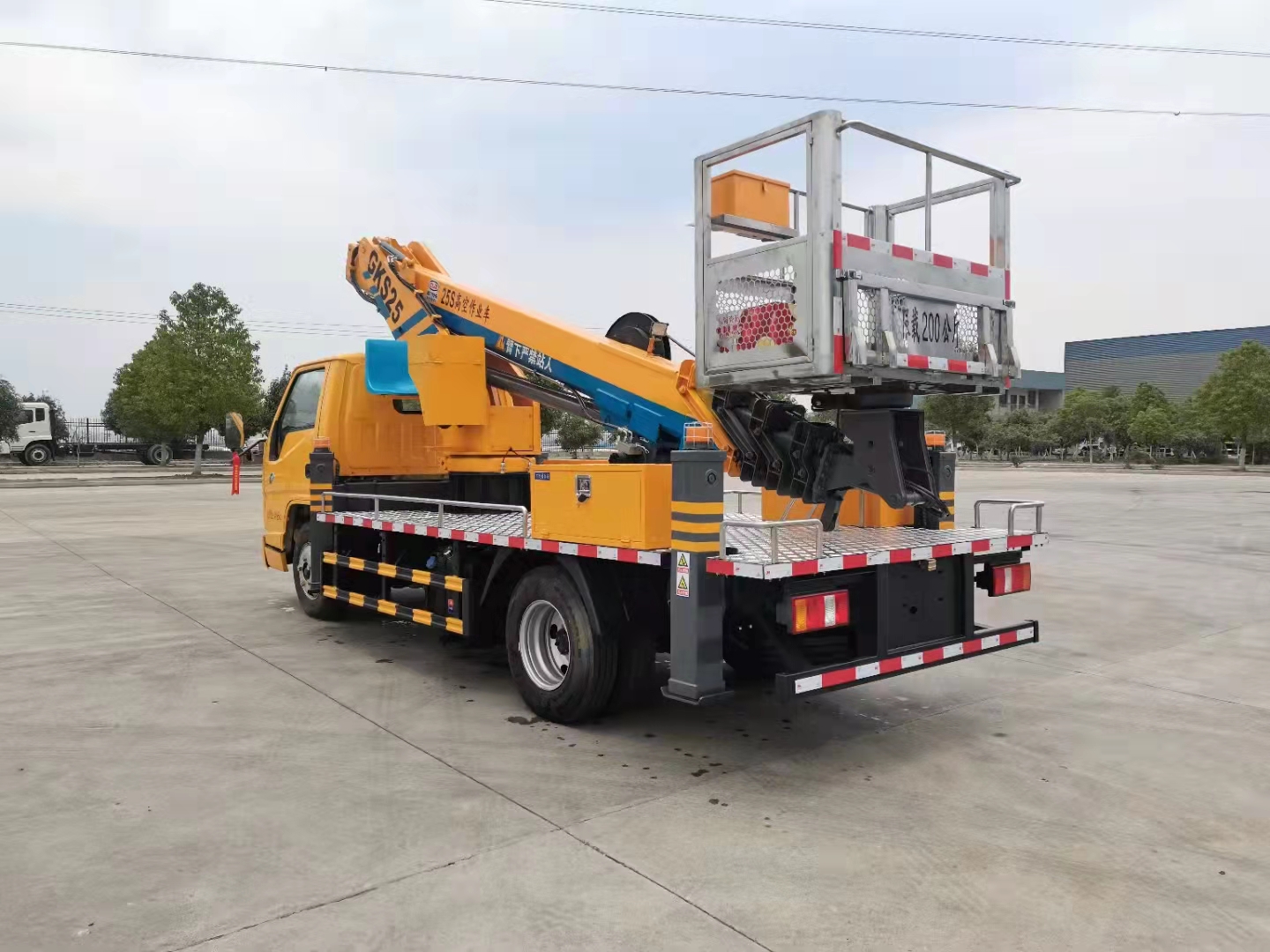

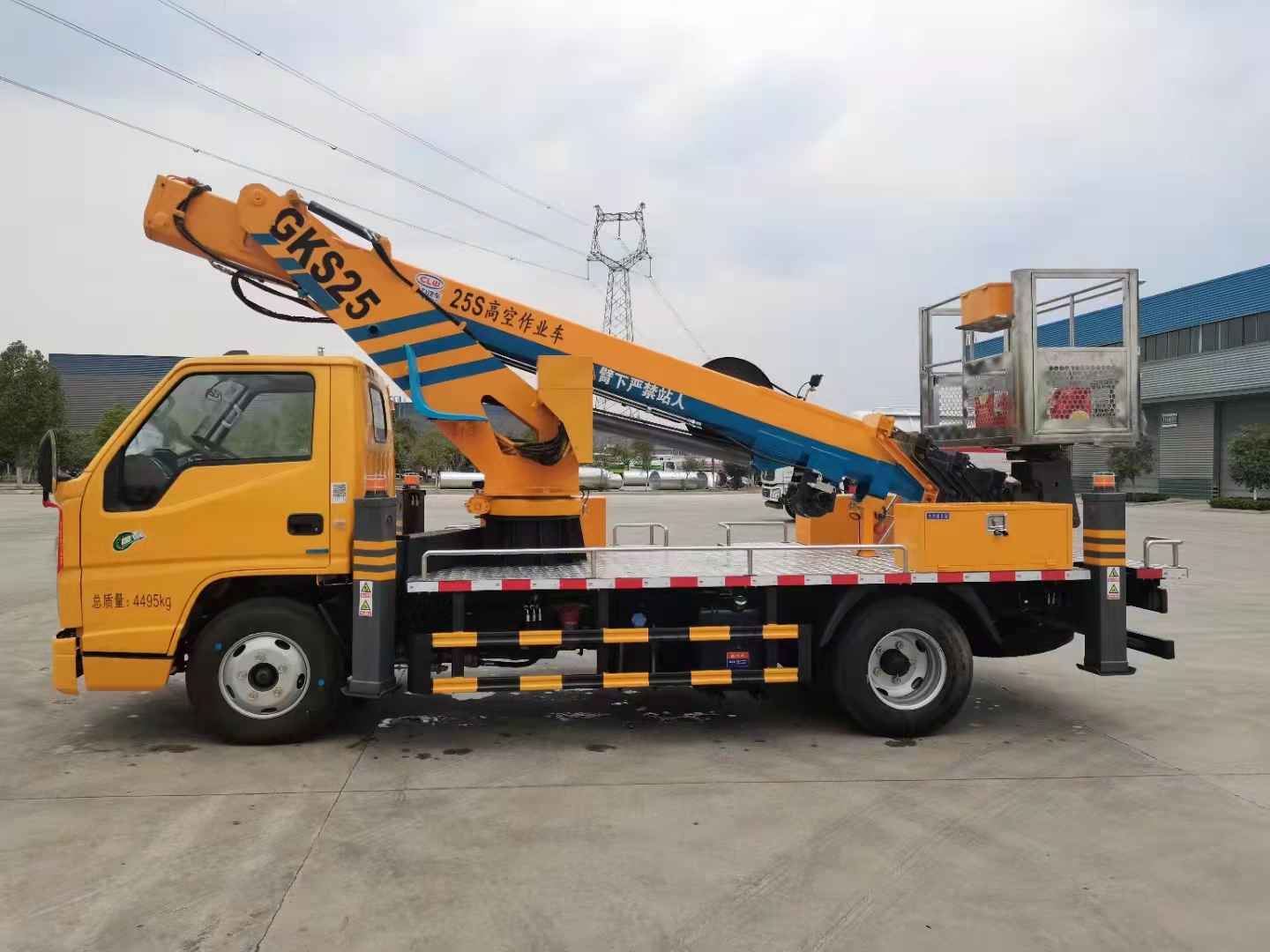

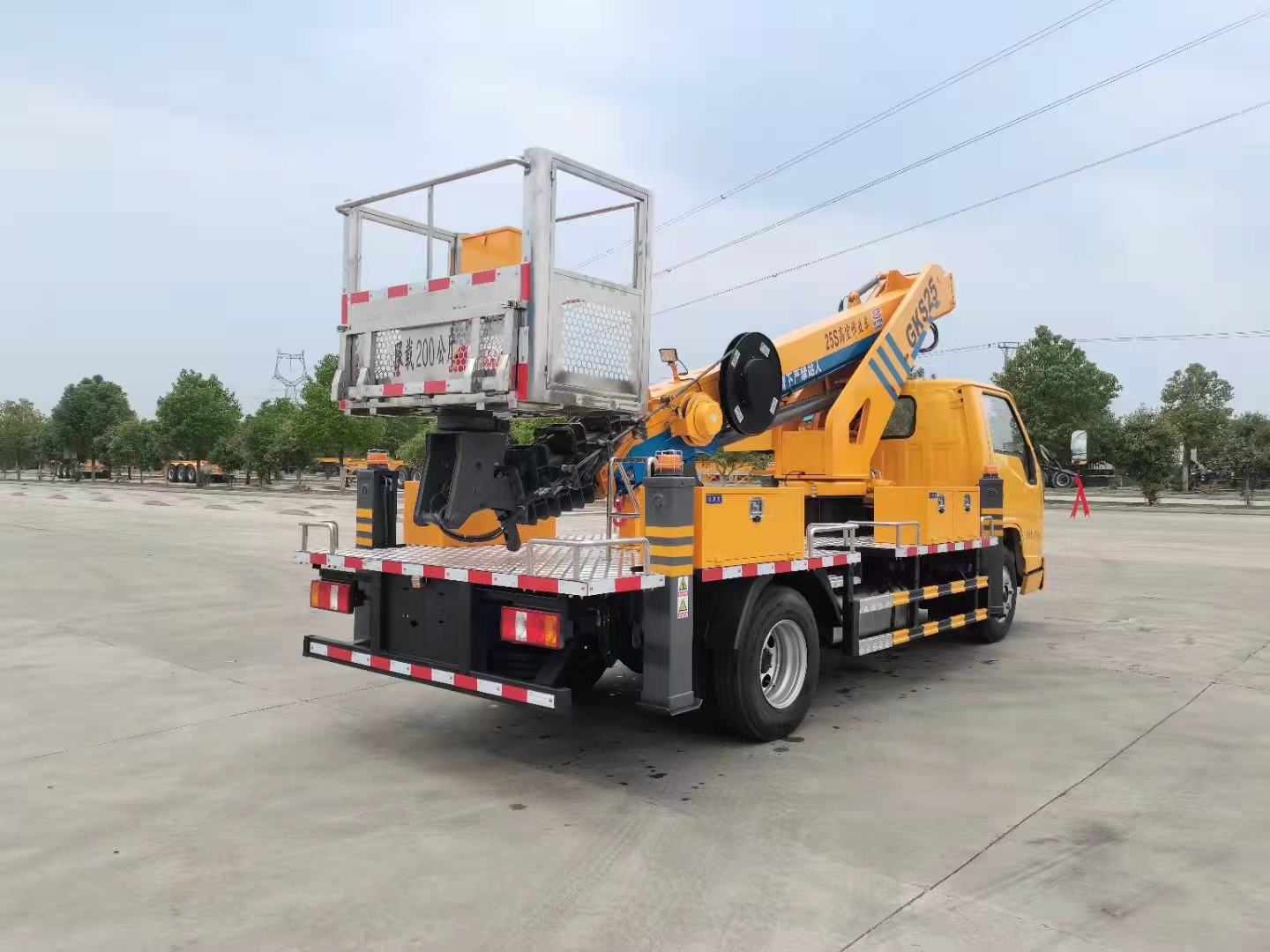

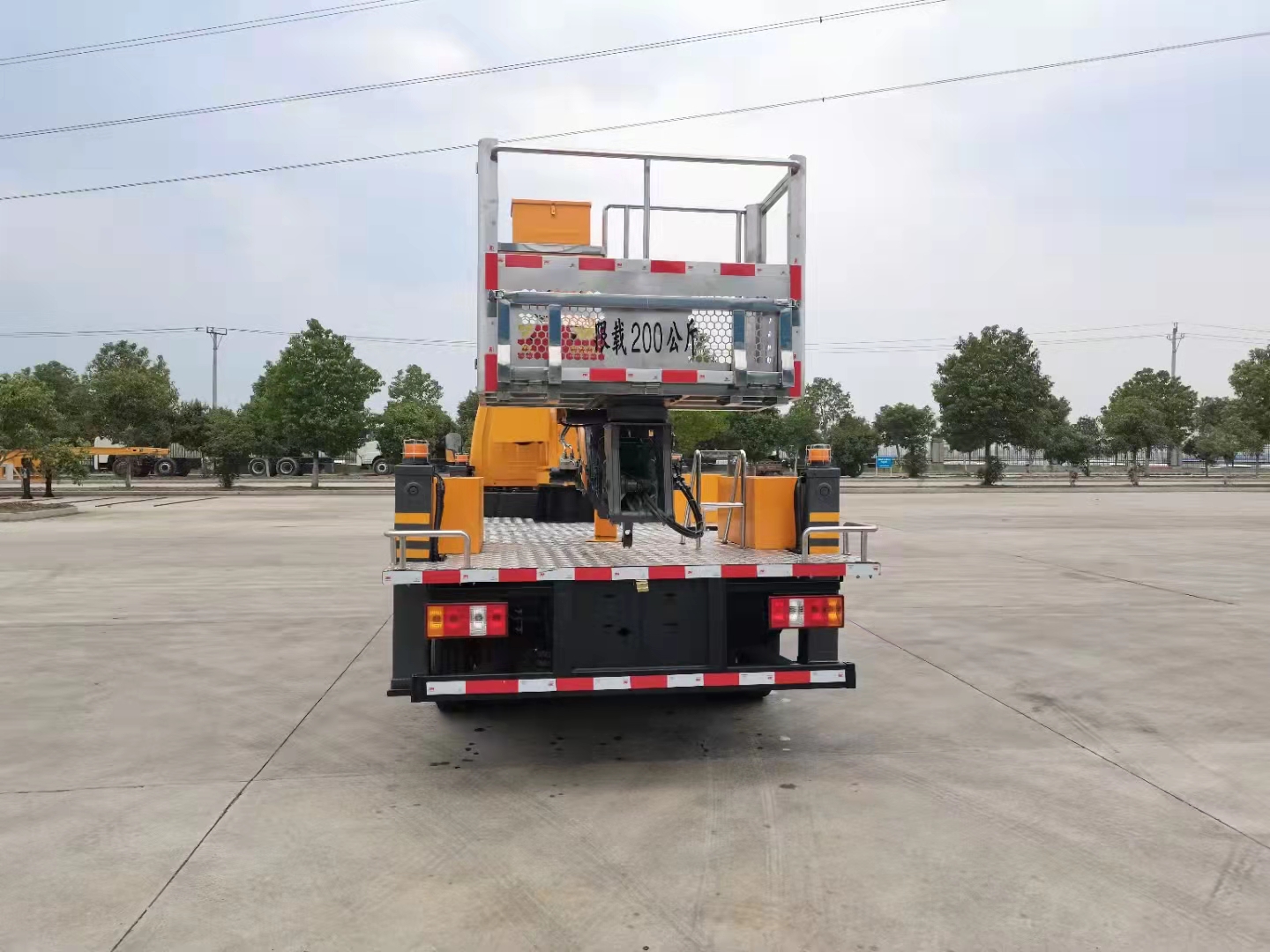

全方位高清图展示
具体参数
程力牌 CL5042JGKA6DS 型高空作业车 高空作业车主要技术参数 |
||||
类别 |
项目 |
单位 |
数据 |
|
尺寸参数 |
★总长 |
mm |
5998 |
|
★总宽 |
mm |
2070 |
||
★总高 |
mm |
3080 |
||
质量参数 |
乘坐人数（含驾驶员） |
人 |
2 |
|
总质量 |
kg |
4495 |
||
主要性能参数 |
工作平台额定载荷 |
kg |
200 |
|
最大作业高度★ |
m |
25M/27M |
||
★最大作业高度时作业 幅度 |
m |
5.0 |
||
★最大作业幅度 |
m |
13.0 |
||
最大作业幅度时作业高 度★ |
m |
17.0 |
||
支腿跨距 ★ |
横向 |
mm |
5400 |
|
纵向 |
mm |
4560 |
||
行驶参数 |
★前悬 |
mm |
1075 |
|
★后悬 |
mm |
1773 |
||
★轴距 |
mm |
2800 |
||
最高行驶速度 |
Km/h |
100 |
||
接近角 |
° |
19 |
||
离去角 |
° |
11 |
||
部件名称 |
简要说明 |
底盘 |
江铃顺达 JX1041TCD26 |
发动机 |
江 铃柴 油 122 马 力 发 动 机 最大功 率 90KW， 国六排放 |
驾驶室 |
单排座，可乘坐 2 人 |
转向辅助 |
转向助力 |
温度调节 |
驾驶室冷暖空调 |
围板及走台板 |
不锈钢围栏及防滑走台板 |
取力系统 |
机械操作 |
工作平台 |
高强度不锈钢 尺寸：1600X710X1150 |
臂架形式 |
★（25 米）五节/（27 米）六节六边形型工 作臂，同步伸缩 |
回转装置 |
360 度连续回转 |
支腿 |
★前 V 后 H 型，单独可调（控制） |
操作 |
★电控操作，另配有手动应急操作 |
控制系统 |
CAN 总 线控 制 系统 ， 配 有 无线 遥控 器 、实 现 无级调速 |
调平系统 |
静液自动调平 |
CL5042JGKA6DS 型高空作业车基本功能安全配置：作业车可以实现 平台载荷 200KG，最大作业高度 25 米/27 米，最大作业幅度 13 米。 |
|
名称 |
简要说明 |
上 下 车 自 动 互 锁 装 置 |
★用于上下车互锁，防止误操作发生危险 |
手动应急泵 |
★当发动机及主泵发生故障时，可通过应急系 统将工作人员送回到地面及整车收回至行车状 态 |
工 作 平 台 紧 急 停 止 装置 |
★用于紧急停止操作，并且限制臂架操作 |
自动限制工作幅度 |
★当工作幅度达到规定值时，自动限制危险方 向工作。 |
“支地不实”限制工 作 |
★当出现支腿支地不实时（软腿），举升臂架 将限制危险方向工作。(选配) |
夜间安全警示装置 |
★在车辆上有工程频闪灯，LED 照明灯 |
发动机点火熄火 |
★控制器可对发动机进行点火，熄火控制 |
“强制”操作功能 |
★被限制工作时，可通过“强制”功能拓展工 作 |
l 蓝牌 C 照驾驶无忧，通过性好，适用于狭小空间作业；★ l 最大作业高度可达 27 米
l 超大作业平台承载 200KG（最多可载 3 人），作业平台可旋转 360°；★
l 整车钢结构件均采用高强度材料，自重轻、强度高，韧性大， 可靠性高；
l 进口电液比例阀组配合先进的 CAN 总线控制系统，并配备无线 遥控器，操作更安全，更方便；
l 下车配有 5 寸液晶显示屏，实时显示检测臂长、仰角、平台高 度、作业高度等；
l 臂架采用国内领先的 5 节/6 节全链条式伸缩结构，也可以选装 钢丝绳伸缩结构，使工作更安全、更稳定；
l 前 V 后 H 型支腿，水平双节支腿伸缩，横向跨距更宽安全稳定 性更强，并配有“软腿”保护功能（选配），可同时或单独操 作，适应多种工况。★
l 主要配套液压、电器件：进口负载敏感比例阀、平衡阀、CAN 总线控制系统等均为国内外知名厂家生产。★
l 底盘采用江铃顺达国 VI 底盘，配有空调，方向盘采用液压助力。 l 吊篮采用高强度不锈钢制造，吊篮不易损坏、锈蚀轻量化结构
设计载重量更大。★
l 六边形工作臂，同步伸缩，结构紧凑，作业效率高，作业范围 大。内置伸缩油缸，双链条伸缩机构，更容易观察故障点，方 便维修。★
l 整车电器采用 CAN 总线控制系统，线路整齐、简易。整车有二 处操作：无线遥控器操作，（选配）也可在吊篮内操作，安全 可靠，工作效率高。★
l
作业平台可选配 220V 市电接口，可使用日常电动工具，不受工 况环境用电影响。★
名称 |
国家 |
简介 |
电液比例阀 |
上海科迈 |
主要控制上车各动作供油量，用于调节速度、 动作平稳 |
电器控制器 |
武汉杜曼 |
CAN 总线控制系统，（相当于电脑 CPU）智能 控制各动作及安全保护装置，免维修 |
下车多路阀 |
江苏中梅 |
操纵支腿伸、缩，换向操作灵敏，动作轻便， 平稳； |
手 电 一 体 上 车 控 制阀 |
上海科迈 |
上车各动作选择切换，各动作自动互锁，安 全可控性； |
双向平衡阀 |
江苏中梅 |
自锁功能，防止油管爆裂工作臂、平台自动 下落，安全保护，还可以保证动作平稳； |
液压胶管 |
|
液压管路相连接，无漏油、滴油、渗油现象； |
液压接头 |
|
各液压管路相连接，使用寿命长，不易损坏； |
液压泵 |
|
整套高空作业机构的液压动力源，质量好， 可靠性高； |
行程开关 |
|
上、下车互锁，动作限位； |
液晶显示器系统 |
杜曼智能 |
实时显示臂长、仰角、平台高度、作业高度 等； |
【主要技术参数】
产品商标
程力牌
公告批次
363
产品名称
CL5042JGKA6DS 型高空作业
车
产品号
AS83L7AW043
总质量(Kg)
4495
罐体容积(m3)
额定载质量(Kg)
外形尺寸(mm)
5998×2070×3080,3050
整备质量(Kg)
4365,4300
货厢尺寸(mm)
××
额定载客(人)
准拖挂车总质量(Kg)
驾驶室准乘人数(人)
2,3
载质量利用系数
接近角/离去角(°)
19/11
前悬/后悬(mm)
1075/1773,1110/1738,1135
/1713,1090/1758
轴数
2
轴距(mm)
2800
轴荷(Kg)
1675/2820
最高车速(Km/h)
100
其它
该车主要用于抢修电力,通讯,路灯等高空作业,专用装置为升降平台和作业臂;后伸:350mm; 侧面防护及后下部防护装置材料材质:Q235,连接方式:焊接连接;后下部防护装置断面尺寸 (宽×高)(mm):50×100,离地高度:380mm;ABS 厂家及型号:浙江亚太机电股份有限公司
/APG3550500A;选装直接供电式 ETC 车载装置,选装液刹 ABS 系统型号: 3550B500,ABS 系统生
产厂家:浙江亚太机电股份有限公司,选装驾驶室及后部外观变化,选作业臂样式,选装作业
斗样式,选装转台专用装置操纵室样式。
【底盘技术参数】
底盘型号
JX1041TCD26
底盘名称
载货汽车底盘（二类）
商标名称
江铃牌
生产企业
江铃汽车股份有限公司
外形尺寸(mm)
5385,5410,5365×
1835,1865,1962×
2060,2030,2020,2040,2075
,2095,2196,2130,2150
轮胎数
6
接近角/离去角(°)
19/15,18/14,19/17,19.4/1
7.4,22/17
轮胎规格
6.50R15LT
10PR,185/75R16C,6.50R16L
T 10PR,7.00R16LT 8PR
钢板弹簧片数
7/6+5,5/5+4,3/3+2,6/6+5,
6/8+5,4/4+6,5/4+6,7/4+6,
5/3+2,5/3+3,5/3+4,5/4+2,
5/4+3,6/3+2,6/3+3,6/3+4,
6/4+2,6/4+3,7/3+2,7/3+3,
前轮距(mm)
1400,1370,1415
