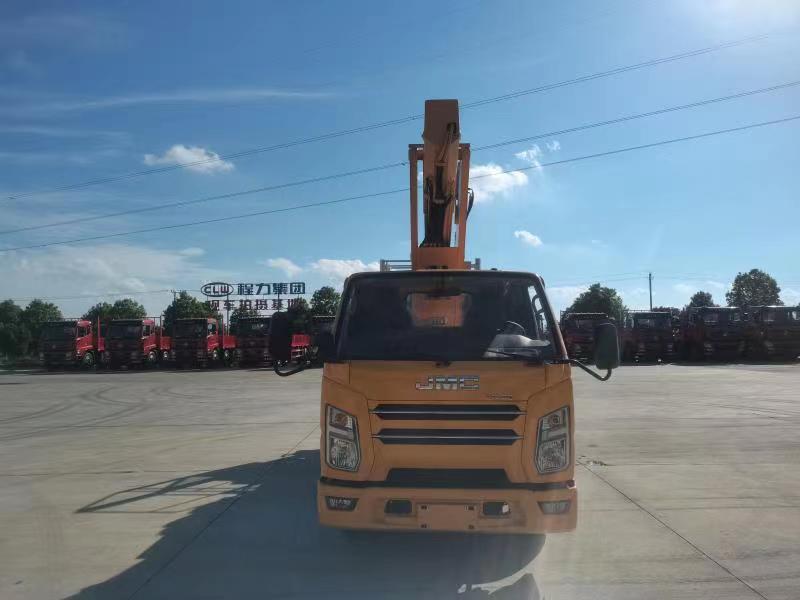

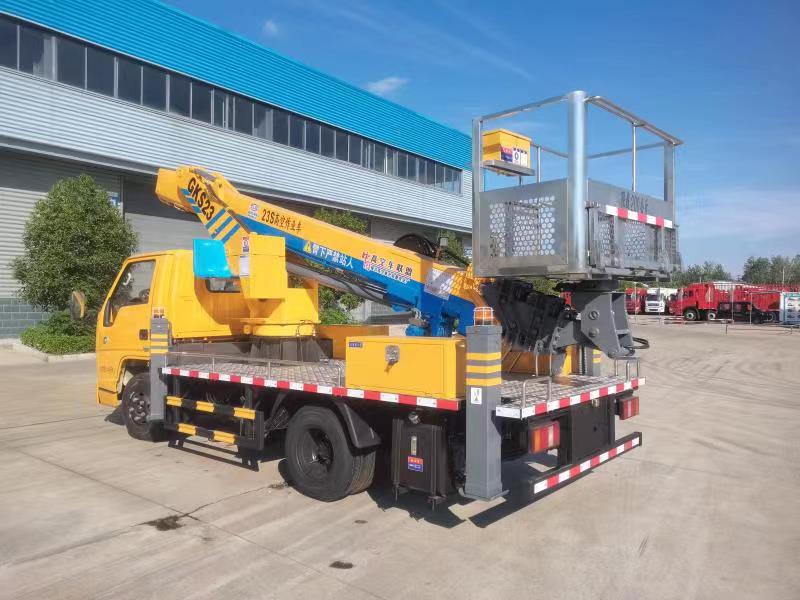

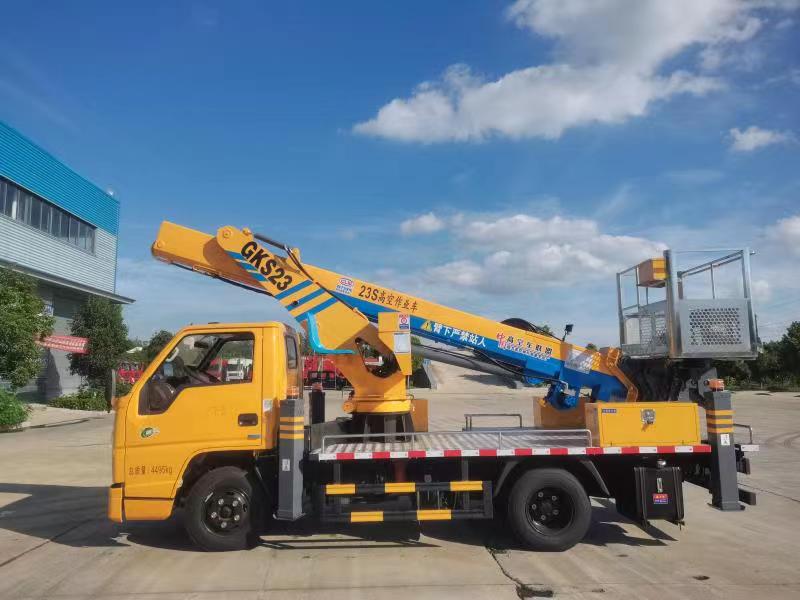

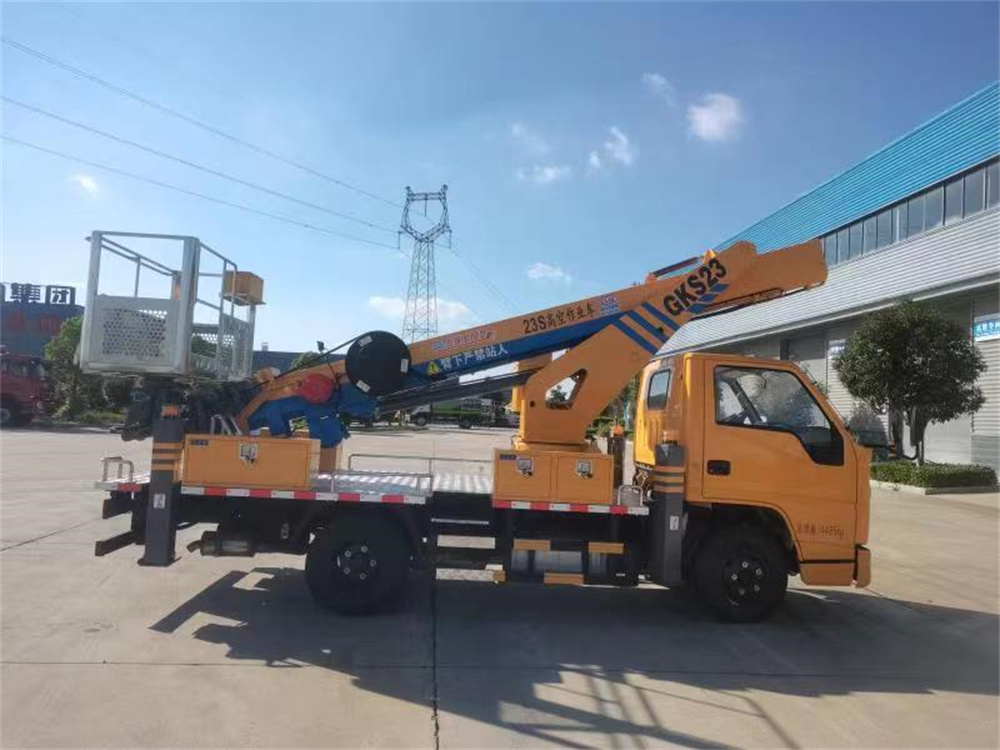

23米江铃蓝牌直臂高空作业车

程力牌 CL5042JGKA6DS 型高空作业车 高空作业车主要技术参数

类别

项目

单位

数据

尺寸参数

★总长

mm

5998

★总宽

mm

2070

★总高

mm

3080

质量参数

乘坐人数（含驾驶员）

人

2

总质量

kg

4495

主要性能参数

工作平台额定载荷

kg

200

最大作业高度★

m

23M

★最大作业高度时作业 幅度

m

5.0

★最大作业幅度

m

11.0

最大作业幅度时作业高 度★

m

7.0

支腿跨距

★

横向

mm

4200

纵向

mm

4000

行驶参数

★前悬

mm

1075

★后悬

mm

1773

★轴距

mm

2800

最高行驶速度

Km/h

100

接近角

°

19

离去角

°

11

部件名称

简要说明

底盘

江铃顺达 JX1041TCD26

发动机

江 铃柴 油 122 马 力 发 动 机 最大功 率 90KW， 国六排放

驾驶室

单排座，可乘坐 2 人

转向辅助

转向助力

温度调节

驾驶室冷暖空调

围板及走台板

不锈钢围栏及防滑走台板

取力系统

机械操作

工作平台

高强度不锈钢 尺寸：1600X710X1150

臂架形式

★四节六边形型工作臂，同步伸缩

回转装置

360 度连续回转

支腿

★前 V 后 H 型，单独可调（控制）

操作

★电控操作，另配有手动应急操作

控制系统

CAN 总 线控 制 系统 ， 配 有 无线 遥控 器 、实 现 无级调速

调平系统

静液自动调平

CL5042JGKA6DS 型高空作业车基本功能安全配置：作业车可以实现 平台载荷 200KG，最大作业高度 23 米，最大作业幅度 11 米。

名称

简要说明

上 下 车 自 动 互 锁 装 置

★用于上下车互锁，防止误操作发生危险

手动应急泵

★当发动机及主泵发生故障时，可通过应急系

统将工作人员送回到地面及整车收回至行车状 态

工 作 平 台 紧 急 停 止 装置

★用于紧急停止操作，并且限制臂架操作

自动限制工作幅度

★当工作幅度达到规定值时，自动限制危险方

向工作。

“支地不实”限制工

作

★当出现支腿支地不实时（软腿），举升臂架

将限制危险方向工作。(选配)

夜间安全警示装置

★在车辆上有工程频闪灯，LED 照明灯

发动机点火熄火

★控制器可对发动机进行点火，熄火控制

“强制”操作功能

★被限制工作时，可通过“强制”功能拓展工 作

名称

国家

简介

电液比例阀

上海科迈

主要控制上车各动作供油量，用于调节速度、 动作平稳

电器控制器

武汉杜曼

CAN 总线控制系统，（相当于电脑 CPU）智能 控制各动作及安全保护装置，免维修

下车多路阀

江苏中梅

操纵支腿伸、缩，换向操作灵敏，动作轻便， 平稳；

手 电 一 体 上 车 控

制阀

上海科迈

上车各动作选择切换，各动作自动互锁，安 全可控性；

双向平衡阀

江苏中梅

自锁功能，防止油管爆裂工作臂、平台自动 下落，安全保护，还可以保证动作平稳；

液压胶管

液压管路相连接，无漏油、滴油、渗油现象；

液压接头

各液压管路相连接，使用寿命长，不易损坏；

液压泵

整套高空作业机构的液压动力源，质量好，

可靠性高；

行程开关

上、下车互锁，动作限位；

液晶显示器系统

杜曼智能

实时显示臂长、仰角、平台高度、作业高度 等；

【主要技术参数】

产品商标

程力牌

公告批次

363

产品名称

CL5042JGKA6DS 型高空作业

车

产品号

AS83L7AW043

总质量(Kg)

4495

罐体容积(m3)

额定载质量(Kg)

外形尺寸(mm)

5998×2070×3080,3050

整备质量(Kg)

4365,4300

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

2,3

载质量利用系数

接近角/离去角(°)

19/11

前悬/后悬(mm)

1075/1773,1110/1738,1135

/1713,1090/1758

轴数

2

轴距(mm)

2800

轴荷(Kg)

1675/2820

最高车速(Km/h)

100

其它

该车主要用于抢修电力,通讯,路灯等高空作业,专用装置为升降平台和作业臂;后伸:350mm; 侧面防护及后下部防护装置材料材质:Q235,连接方式:焊接连接;后下部防护装置断面尺寸 (宽×高)(mm):50×100,离地高度:380mm;ABS 厂家及型号:浙江亚太机电股份有限公司

/APG3550500A;选装直接供电式 ETC 车载装置,选装液刹 ABS 系统型号: 3550B500,ABS 系统生

产厂家:浙江亚太机电股份有限公司,选装驾驶室及后部外观变化,选作业臂样式,选装作业

斗样式,选装转台专用装置操纵室样式。

【底盘技术参数】

底盘型号

JX1041TCD26

底盘名称

载货汽车底盘（二类）

商标名称

江铃牌

生产企业

江铃汽车股份有限公司

外形尺寸(mm)

5385,5410,5365×

1835,1865,1962×

2060,2030,2020,2040,2075

,2095,2196,2130,2150

轮胎数

6

接近角/离去角(°)

19/15,18/14,19/17,19.4/1

7.4,22/17

轮胎规格

6.50R15LT

10PR,185/75R16C,6.50R16L

T 10PR,7.00R16LT 8PR

钢板弹簧片数

7/6+5,5/5+4,3/3+2,6/6+5,

6/8+5,4/4+6,5/4+6,7/4+6,

5/3+2,5/3+3,5/3+4,5/4+2,

前轮距(mm)

1400,1370,1415
