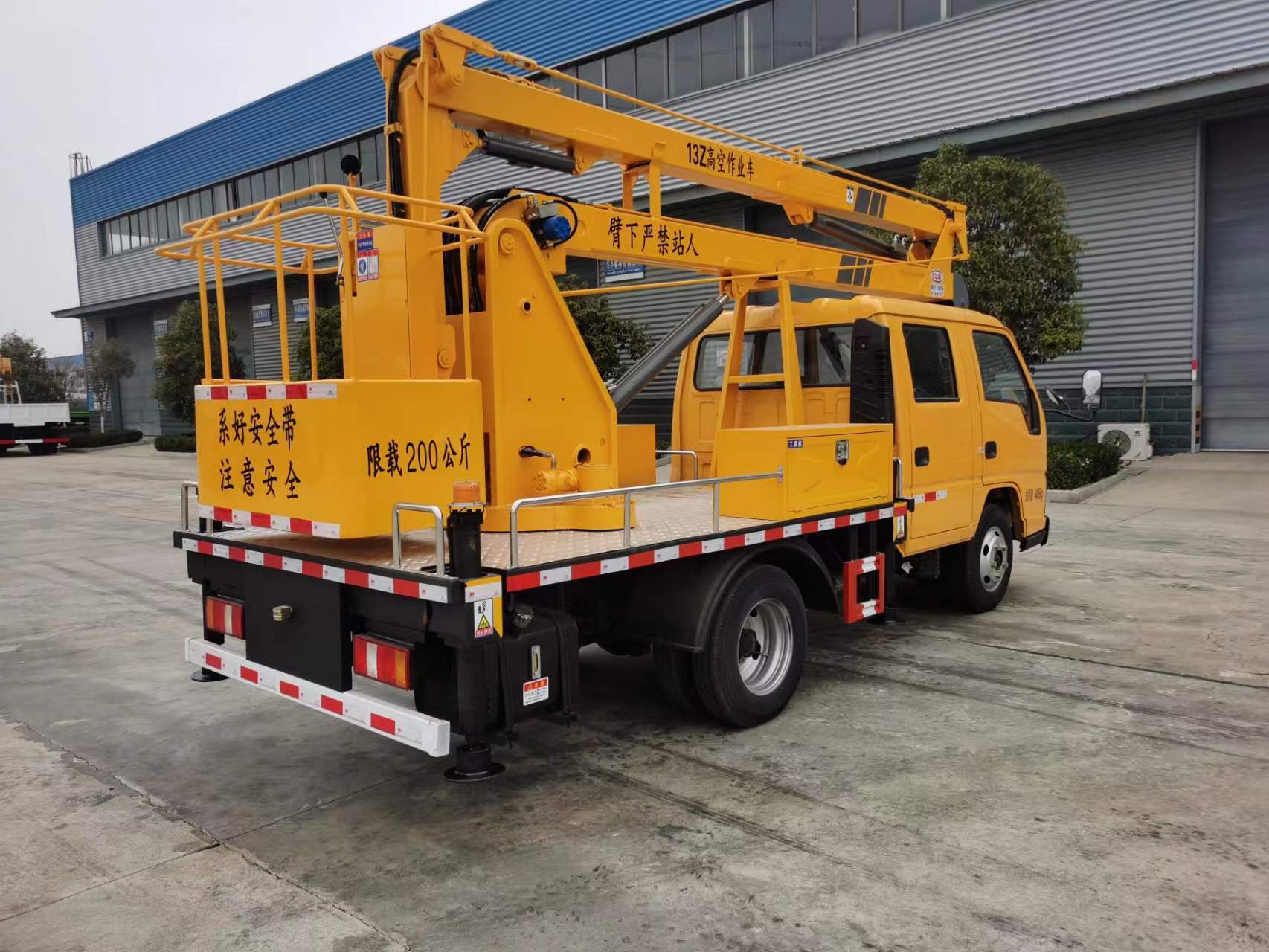

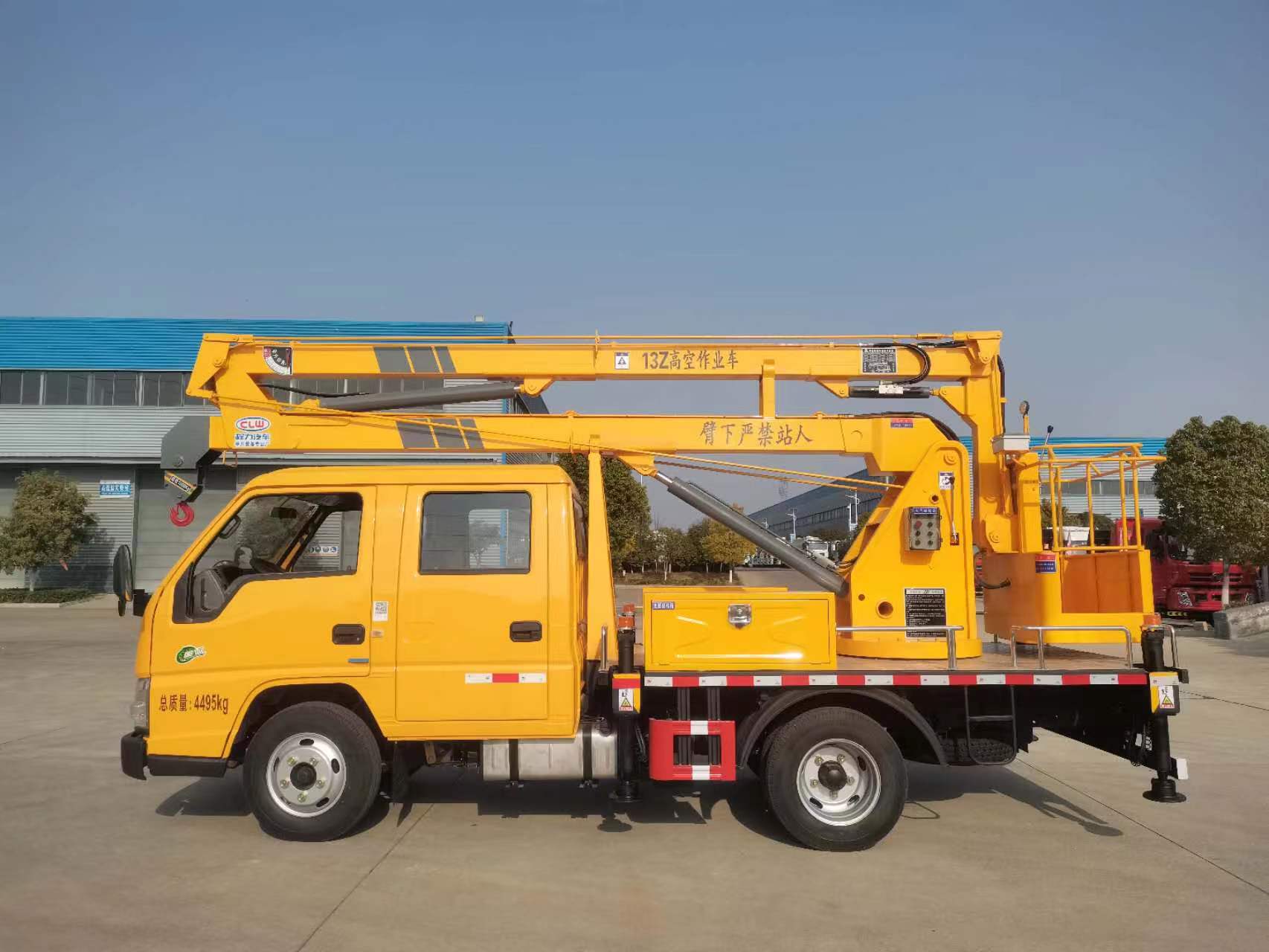

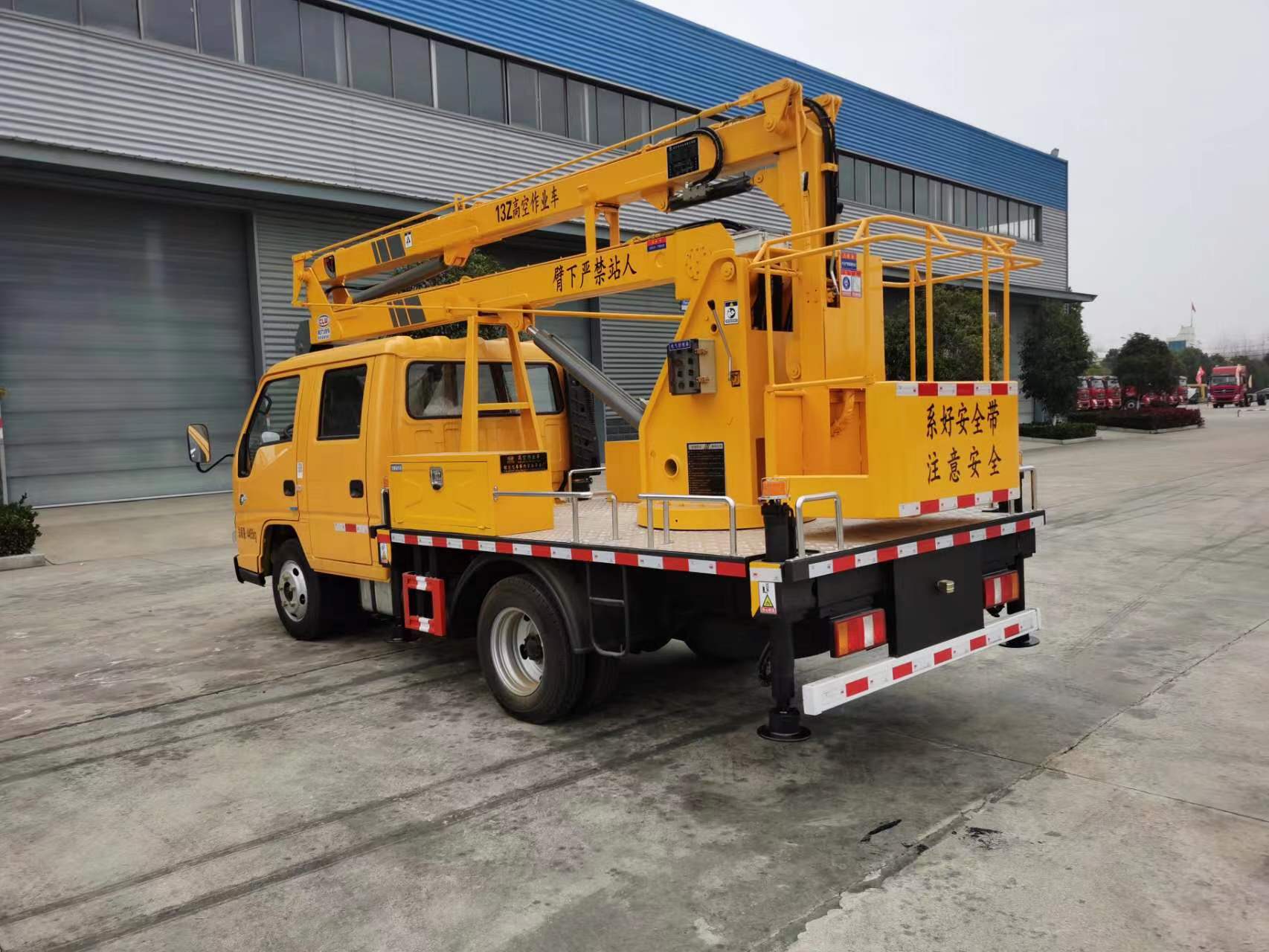

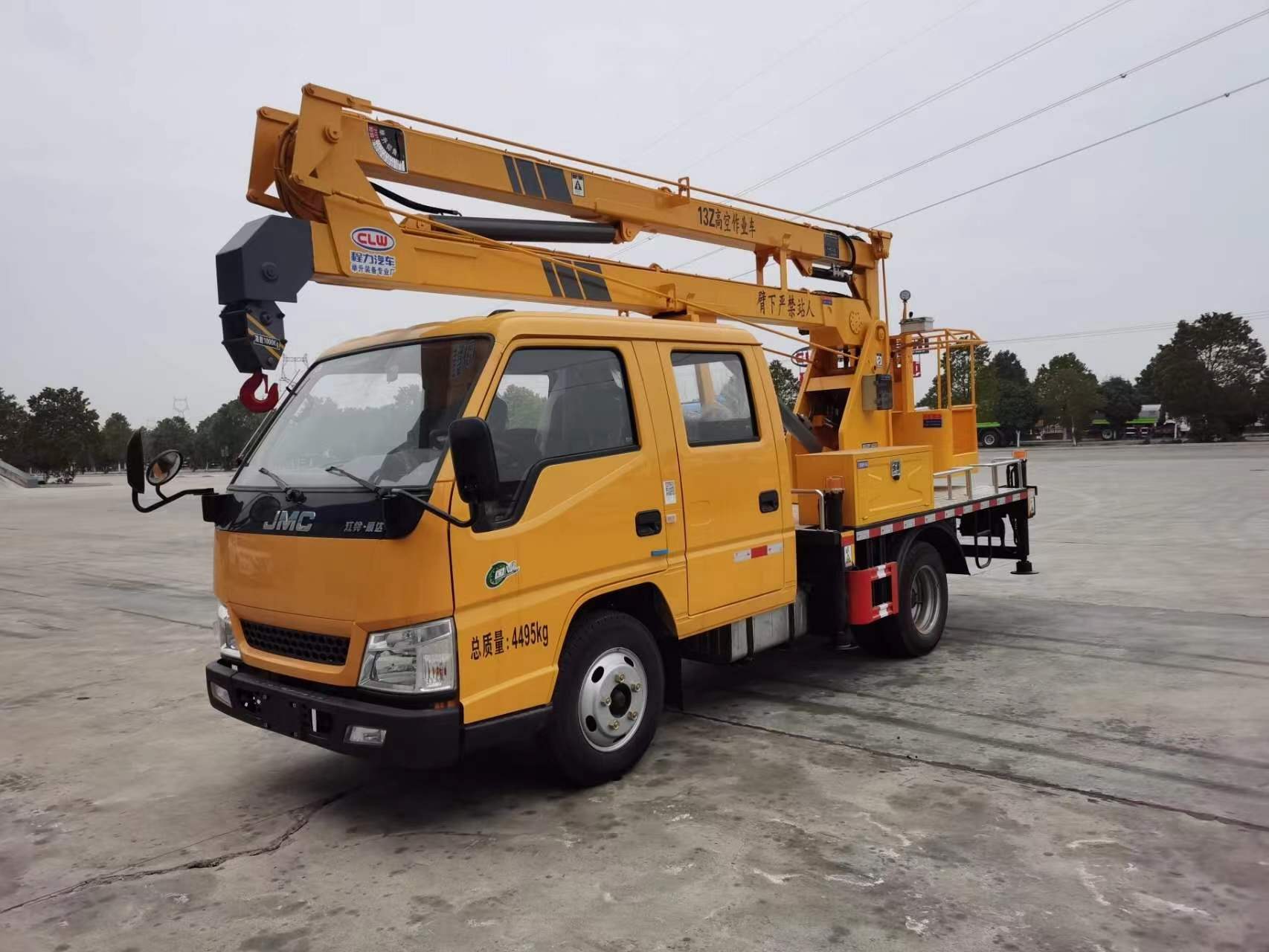

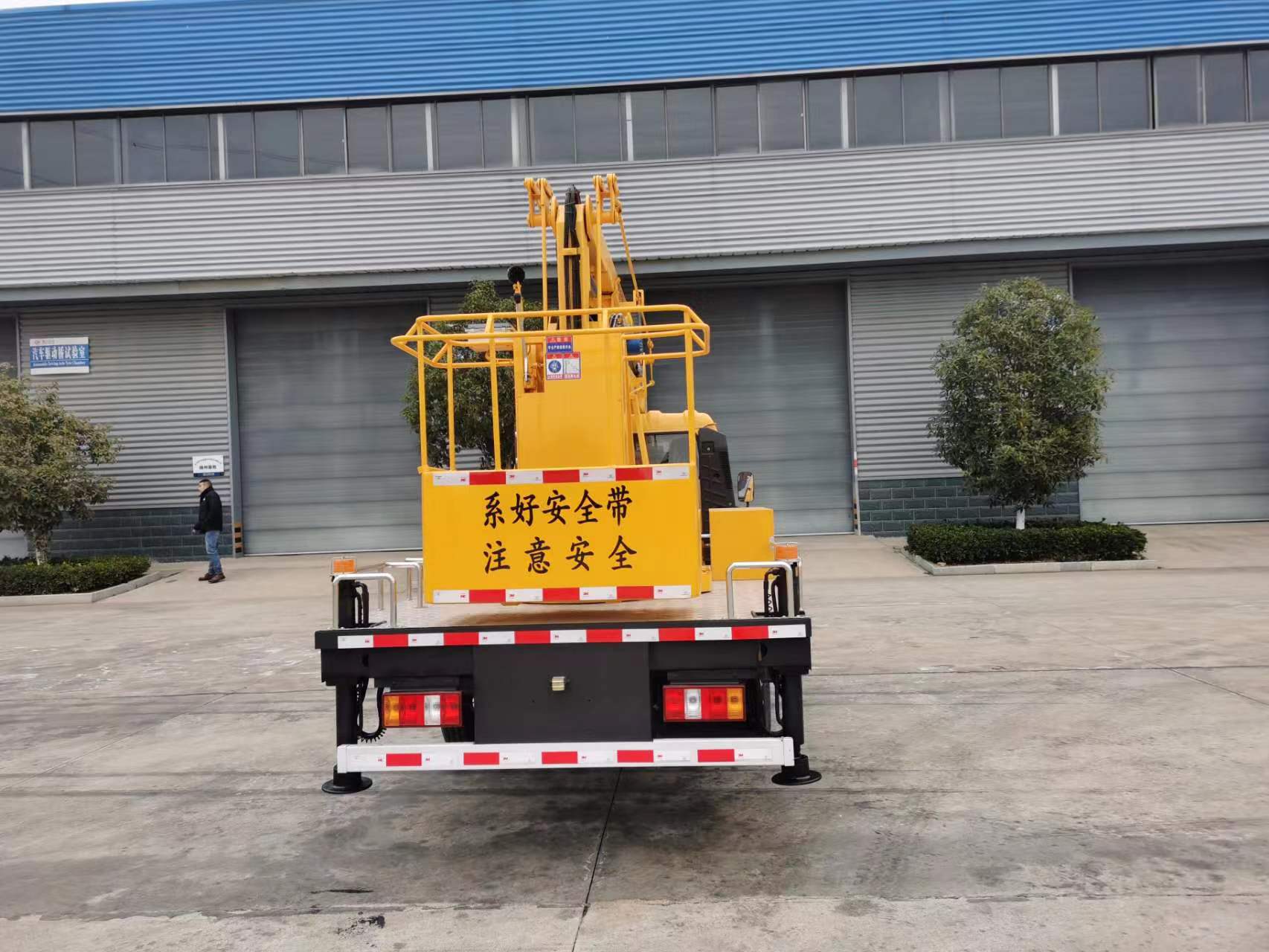

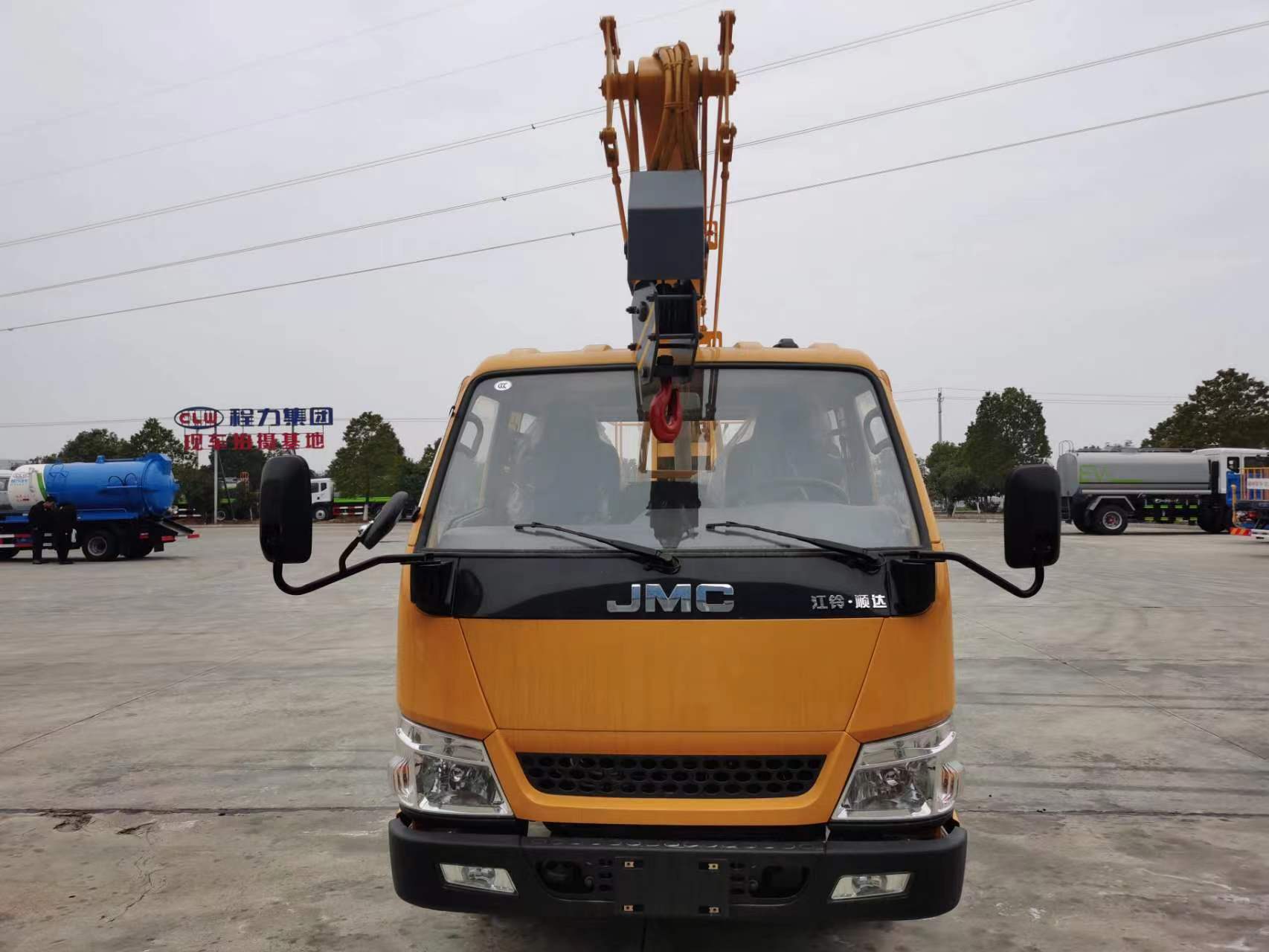

全方位高清图展示
具体参数
底盘配置： JX1041TSCB26
功率 90KW122 马力/双排驾驶室，2800 轴距，6.50钢丝胎，油刹，五档箱， 前桥 2 吨，后桥 3.5 吨，带方向助力，带排气制动，原厂 ABS， 原厂空调。
专用性能：
液压 360 度全回转，三节折叠臂，单液压举升缸，带双向平衡阀，带电控操作 举升臂， 四支液压油缸可调式支腿带双向液压锁（支腿操作为手动操作，可单 独控制），上下二套操作台，带 1 吨吊钩，最大作业高度 13米，最大作业半 5.6 米，最大起吊重量 1 吨。
设备结构紧凑，坚固耐用，操作方便可靠。独特的全回转三节臂液压操控系统 设计使工作人员操作更平稳，能更安全的将工作人员送到作业位置，进行维修, 安装,清洗,摄影,造船,化工,电力抢修,剪枝,更换路灯及其他工程高空作业抢修！
主要特点：
1、臂架和支腿均采用低合金 Q345 型材，四周无焊缝，外形美观，受力大，强度高； 2、H 型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况； 3、回转机构采用可调节式，方便调节；
4、转台双向 360°回转，采用了先进的涡轮蜗杆式减速机构（具有自润滑和自锁 功能），后期维护也可方便的通过调整螺栓位置轻松达到效果；
5、上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；
6、下车与上车互锁，操作安全、可靠；
7、上车操作通过节流阀实现无极调速；
8、吊篮采用外置拉杆机械式调平，更加稳定和可靠
9、转台和吊篮设有启动和熄火开关，操作方便，节省燃油；
车型 号 |
CL5046JGK6ADS |
|||||
主要 技术 参数 |
底盘型号 |
长×宽×高 （mm） |
整备质 量 （Kg） |
总质量 （Kg） |
轴距 |
发动机排 放 |
JX1041TSCB26 |
5998*2000/2020 *2950/3050 |
4170 |
4495 |
2800 |
国VI |
|
上
装
基
本
配
置 |
臂架 |
臂架形式 |
三节折臂 |
|||
材料 |
型材Q345B/4mm |
|||||
臂架截面 |
四边形 |
|||||
起伏角度 |
0°-70°(相对水平面) |
|||||
作业工况 |
最大作业高度 |
13m |
||||
最大作业高度时 作业幅度 |
3m |
|||||
最大作业幅度 |
6.2m |
|||||
最大作业幅度时 作业高度 |
8.6m |
|||||
回转 |
双向 360°连续回转 |
|||||
车型 号 |
CL5046JGK6ADS |
|||||
主要 技术 参数 |
底盘型号 |
长×宽×高 （mm） |
整备质 量 （Kg） |
总质量 （Kg） |
轴距 |
发动机排 放 |
JX1041TSCB26 |
5998*2000/2020 *2950/3050 |
4170 |
4495 |
2800 |
国VI |
|
上
装
基
本
配
置 |
臂架 |
臂架形式 |
三节折臂 |
|||
材料 |
型材Q345B/4mm |
|||||
臂架截面 |
四边形 |
|||||
起伏角度 |
0°-70°(相对水平面) |
|||||
作业工况 |
最大作业高度 |
13m |
||||
最大作业高度时 作业幅度 |
3m |
|||||
最大作业幅度 |
6.2m |
|||||
最大作业幅度时 作业高度 |
8.6m |
|||||
回转 |
双向 360°连续回转 |
|||||
吊臂 |
最大起吊质量 |
1000Kg |
|||
最大起吊高度 |
6.8m |
||||
吊钩 |
1T |
||||
支腿 |
支腿型式 |
前后H 型 |
|||
支腿材料 |
型材Q345B/5mm |
||||
支腿跨距 |
纵向（mm）：3240，横向（mm）：3180 |
||||
液压锁 |
四个支腿都带双向液压锁 |
||||
后支腿频闪灯 |
黄色；两只 |
||||
车厢 |
材料 |
优质碳钢及型材，铺 3 ㎜防滑花纹钢板 |
|||
工具箱 |
1200*400*500；模具冲压门，带不锈钢门锁 |
||||
围栏 |
Φ20 不锈钢管 |
||||
踏步 |
驾驶室侧带上下踏步 |
||||
侧、后防护 |
优质碳钢冷弯型材；强度高 |
||||
轮罩 |
注塑模具成型，美观，强度高 |
||||
转台 |
立臂 |
低合金钢板拼焊组成 |
|||
回转支承 |
单排四点接触球式带外齿，QWD730.20 |
||||
减速机 |
涡轮蜗杆式，CW-28 |
||||
马达 |
BMP-50 |
|
吊篮 |
额定载荷 |
≤200Kg |
尺寸 |
长 X 宽X 高（mm）：1080X620X1150 |
|
调平形式 |
外置拉杆机械调平 |
|
保险带 |
一副 |
|
调平装置 |
机械调平，拉杆外置 |
|
液压系统 |
液压油箱 |
65L；带液位表 |
齿轮泵 |
定量泵，流量 25ml/r |
|
工作压力 |
带压力表；16MPa |
|
液压阀组 |
集成电磁阀组 |
|
油缸 |
11 只；带双向平衡阀或液压锁进行锁止，保证安 全 |
|
操作系统 |
支腿 |
手动操作，各支腿可单独可调，上下车互锁 |
操作方式 |
手动和电动结合 |
|
臂架动作 |
转台和吊篮电动双位操作 |
|
发动机启动、熄 火 |
转台和吊篮双位操作 |
马达 |
BMP-50 |
|
吊篮 |
额定载荷 |
≤200Kg |
尺寸 |
长 X 宽X 高（mm）：1080X620X1150 |
|
调平形式 |
外置拉杆机械调平 |
|
保险带 |
一副 |
|
调平装置 |
机械调平，拉杆外置 |
|
液压系统 |
液压油箱 |
65L；带液位表 |
齿轮泵 |
定量泵，流量 25ml/r |
|
工作压力 |
带压力表；16MPa |
|
液压阀组 |
集成电磁阀组 |
|
油缸 |
11 只；带双向平衡阀或液压锁进行锁止，保证安 全 |
|
操作系统 |
支腿 |
手动操作，各支腿可单独可调，上下车互锁 |
操作方式 |
手动和电动结合 |
|
臂架动作 |
转台和吊篮电动双位操作 |
|
发动机启动、熄 火 |
转台和吊篮双位操作 |
序号 |
货物名称 |
规格 |
产地 |
制造商名称 |
单位 |
数量 |
1 |
小臂油缸 |
63/35-380*650 |
河南 |
河南汇博 |
只 |
1 |
2 |
上臂油缸 |
100/63-1022*1403 |
河南 |
河南汇博 |
只 |
1 |
3 |
下臂油缸 |
100/63-1076*1535 |
河南 |
河南汇博 |
只 |
1 |
4 |
垂直油缸 |
80/55-500 |
河南 |
河南汇博 |
只 |
4 |
5 |
水平油缸 |
50/28-800*1100 |
河南 |
河南汇博 |
只 |
4 |
6 |
伸缩油缸 |
63/35-1000*1300 |
河南 |
河南汇博 |
只 |
1 |
7 |
平衡阀 |
25160BF |
江苏扬州 |
扬州中梅 |
只 |
3 |
8 |
液压锁 |
S0-K8L-41B |
江苏扬州 |
扬州中梅 |
只 |
4 |
9 |
液压锁 |
S0-K8L-43 |
江苏扬州 |
扬州中梅 |
只 |
1 |
10 |
多路阀 |
DL-8G |
江苏扬州 |
扬州中梅 |
只 |
1 |
11 |
集成块 |
ZMFB-14（5联） |
江苏扬州 |
扬州中梅 |
台 |
1 |
12 |
节流阀 |
GKZ-14 |
江苏扬州 |
扬州中梅 |
只 |
2 |
13 |
交叉溢流阀 |
VLP40-DI-38 |
江苏扬州 |
扬州中梅 |
只 |
1 |
14 |
回转支承 |
QWD730.20 |
山东烟台 |
烟台浩阳 |
台 |
1 |
15 |
减速机 |
CW-28 |
湖北随州 |
随州亿丰 |
台 |
1 |
16 |
齿轮泵 |
CB-FC25 |
安徽合肥 |
合肥赛源 |
台 |
1 |
17 |
液压马达 |
BMP-50 |
镇江 |
镇江大力 |
台 |
1 |
18 |
绞车马达 |
BMT-100/PHF |
镇江 |
镇江大力 |
台 |
1 |
19 |
|
|
|
|
|
