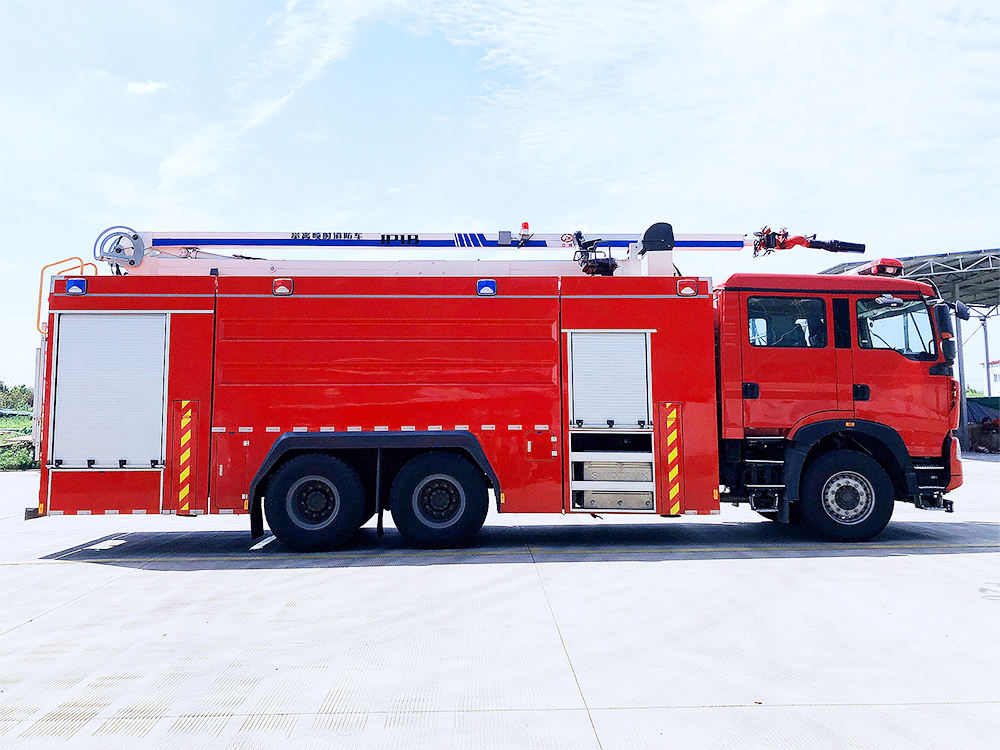

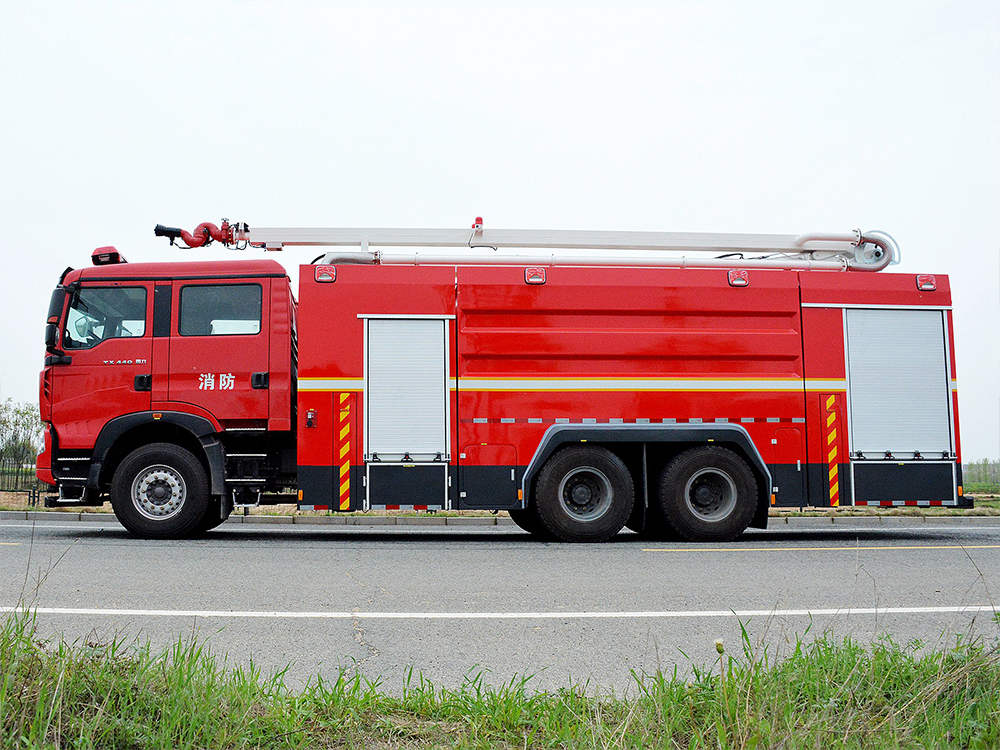

国六豪沃后双桥12立方18米举高喷射消防车

产品名称

举高喷射消防车

总质量

32500(Kg)

外形尺寸mm

10700×2550×3960

整备质量

20050 (kg)

驾驶室人数

2+4(人)

接近角/离去角

15/8(°)

前悬/后悬

1500/3200

轴数

3

轴距(mm)

4600+1400

轴荷(Kg)

6500/12850/12850

车速

100 (Km/h)

【底盘技术参数】

底盘型号

ZZ5357TXFV464MF5

燃料种类

柴油

轮胎规格

385/65R22.5

前轮距

2110(mm)

后轮距

1850 (mm)

排放标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

MC11.46-61

重型汽车集团有限公司

10518

341KW

其它

罐体总容积:11.961立方米,水罐容积:10.000立方米,水罐尺寸:3040×1420×2430mm,泡沫液罐容积:1.961立方米,泡沫液罐尺寸:595×1420×2430mm。左侧为整体式侧防护结构,右侧侧防护装置材料:Q235,与车辆连接方式:螺栓连接。后防护装置材料:Q235,截面尺寸:120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:465mm。ABS系统**器生产企业/型号为威伯科(上海)管理有限公司/4460046300。主要专用装置有臂架、消防泵、消防炮。

支撑系统

支腿结构形式

H型支腿

纵向跨距

5470mm

横向跨距

3050mm

调平方式

自动调平

支腿全展及调平时间

40S

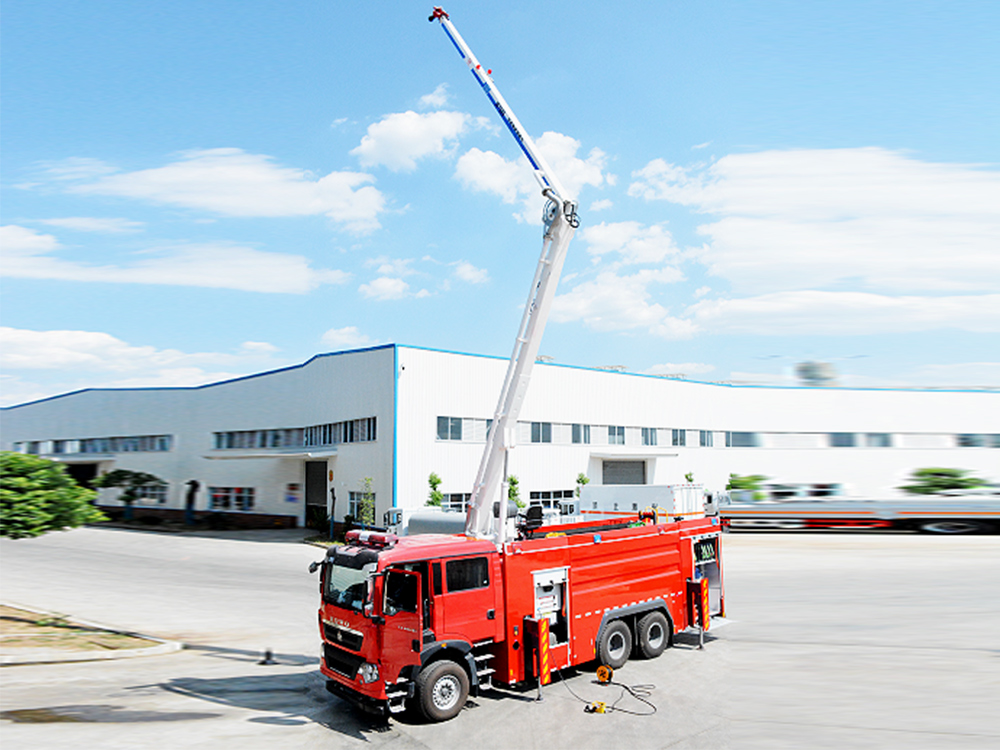

工作高度

18m

工作半径

7.5m

臂架形式

臂架由一节下臂加一节上臂构成，平稳性好，折叠臂

臂架操作方式

有线操作、上车操作面板近控，手动多路阀操作

臂架变幅角度

0°～80°

回转范围

  360°全回转

升起额定高度并旋转90°时间

110s

消防

水系

统

消防泵型号

雄真CB10/100-XZ （国产）

额定工作流量

额定流量：100L/s @ 1.0Mpa

消防炮型号

威斯特PLKD8/80 （国产电控炮）

水炮**射程

射程（水）≥65m，泡沫≥60m  （射程因流量大小会变化）

消防水炮平摆角

+170°

消防炮仰俯角度

仰角45°，俯角90°

安全保护系统

水平支腿动作安全功能

无触点式感应开关，用于检测垂直支腿回收状态。垂直支腿未收回时水平支腿动作被静止

软腿状态安全功能

无触点式感应开关，用于检测支腿支撑地面情况

水平支腿全伸状态安全功能

无触点式感应开关，用于检测水平支腿是否处于全身状态

支腿水平状态安全功能

双轴倾角传感器用于检测下车水平倾斜角度，为自动调平提供采样数据，实现自动调平。同时实时监测下车水平状态，下车倾斜角度超出范围时禁止上车动作

臂架回落安全功能

对中开关用于检测上车回转位置，臂架没有处于中间状态时禁止回落

上下车互锁安全功能

支腿没有展开上车可操作状态时，禁止上车动作，臂架未回落时禁止支腿动作

臂架作业范围安全功能

通过角度传感器实时监测臂架作业位置，臂架位置到达作业范围的边缘位置时禁止臂架向超出范围方向。保证臂架处于安全作业范围内

倒车安全功能

安装360倒车影视
