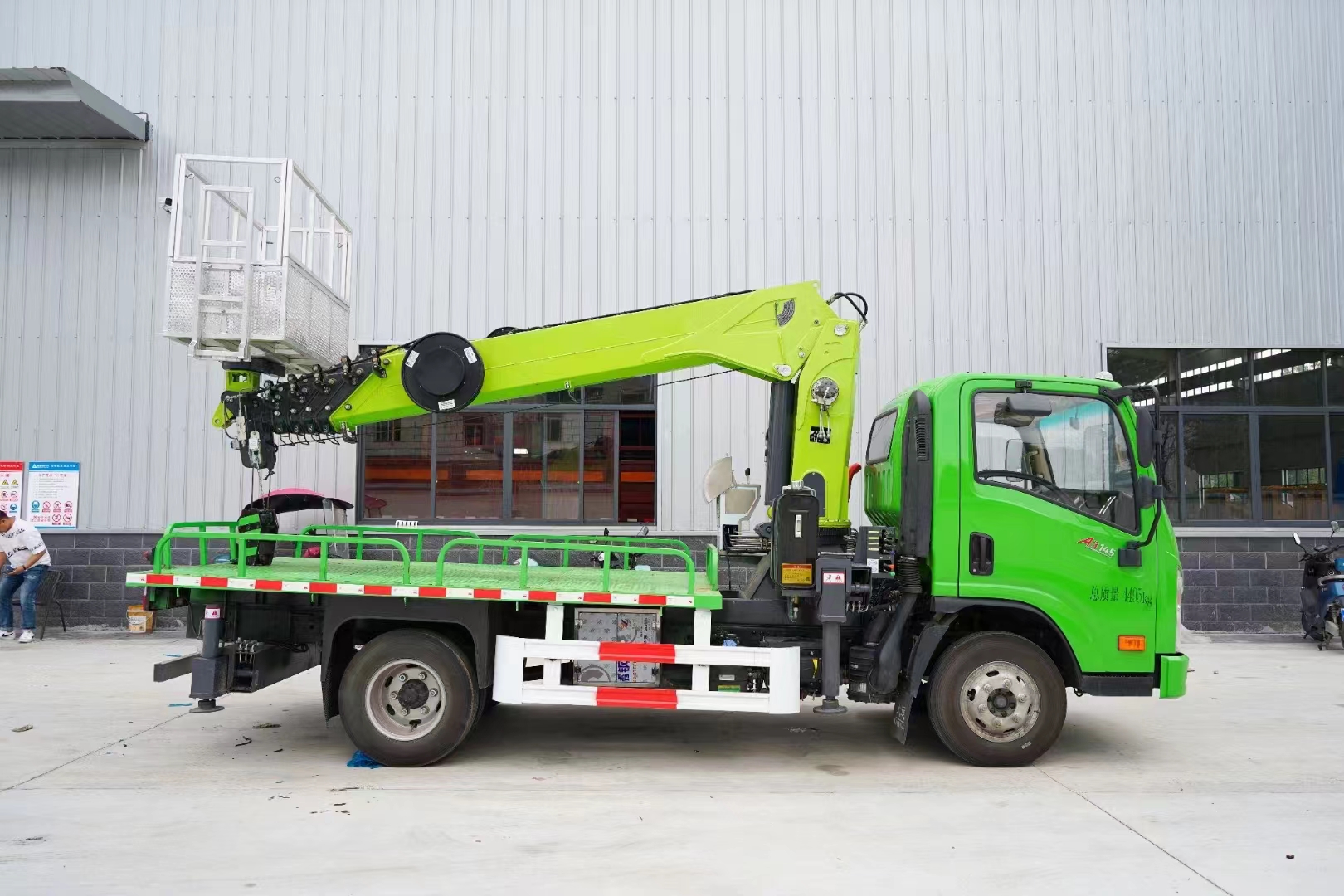

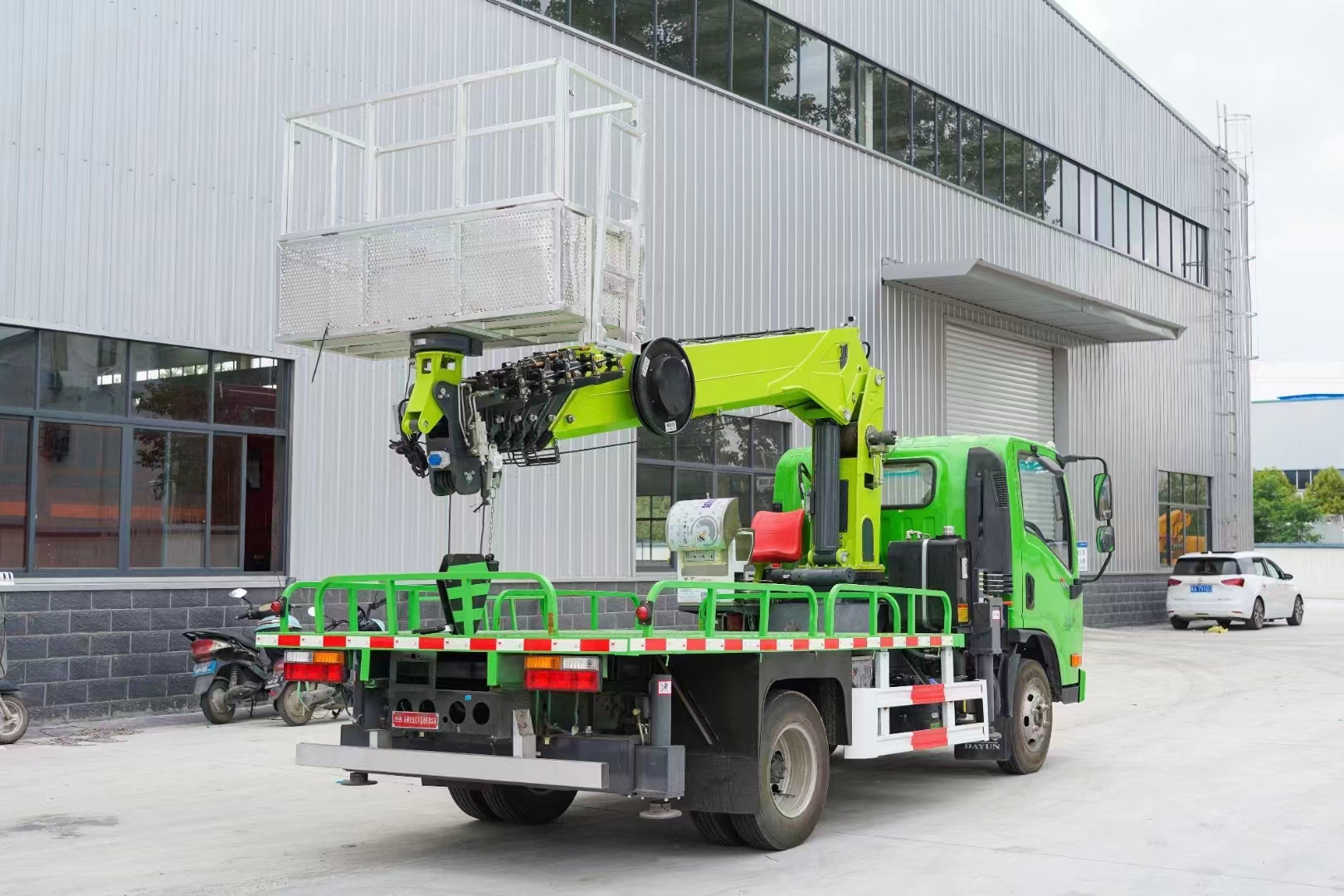

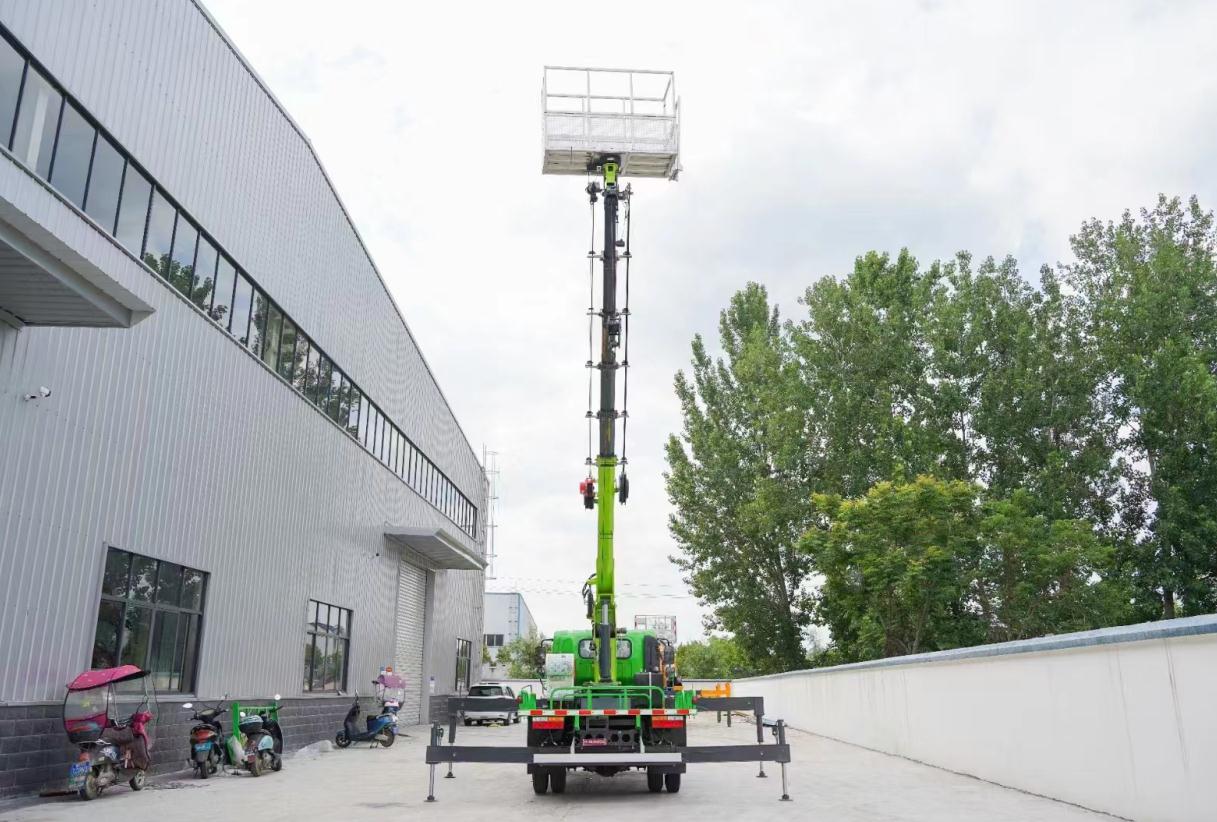

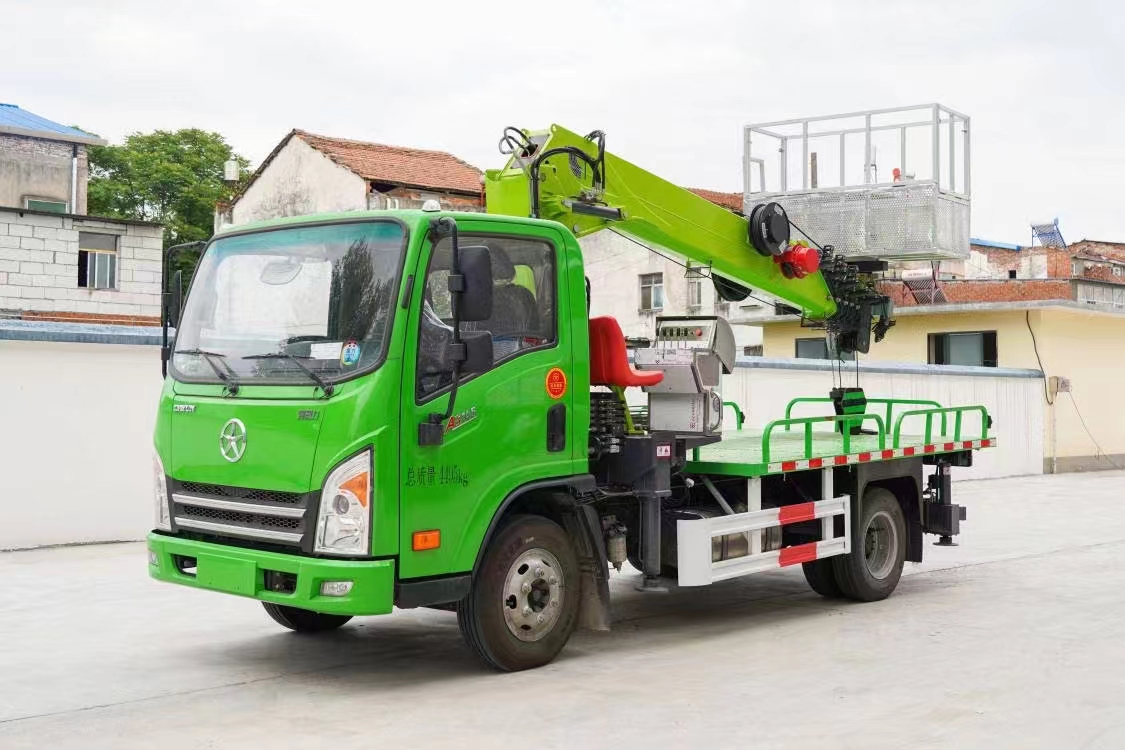

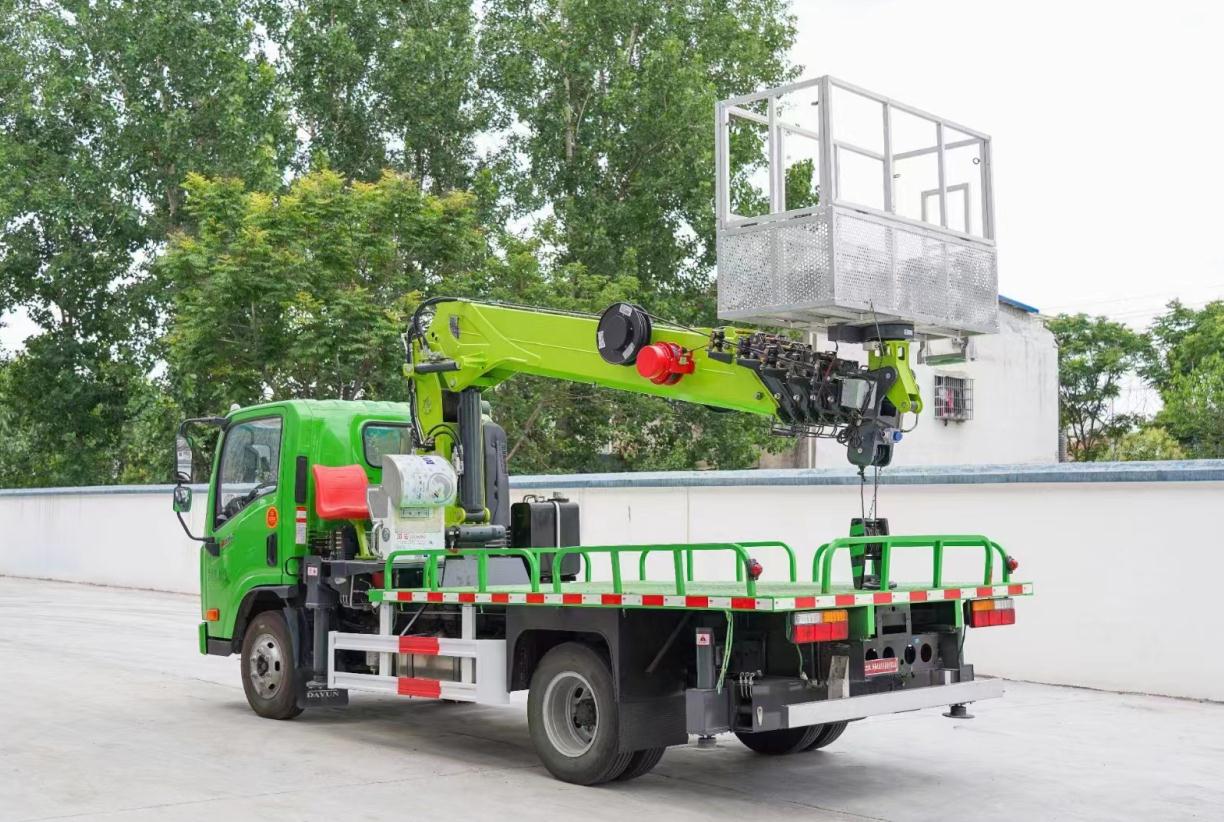

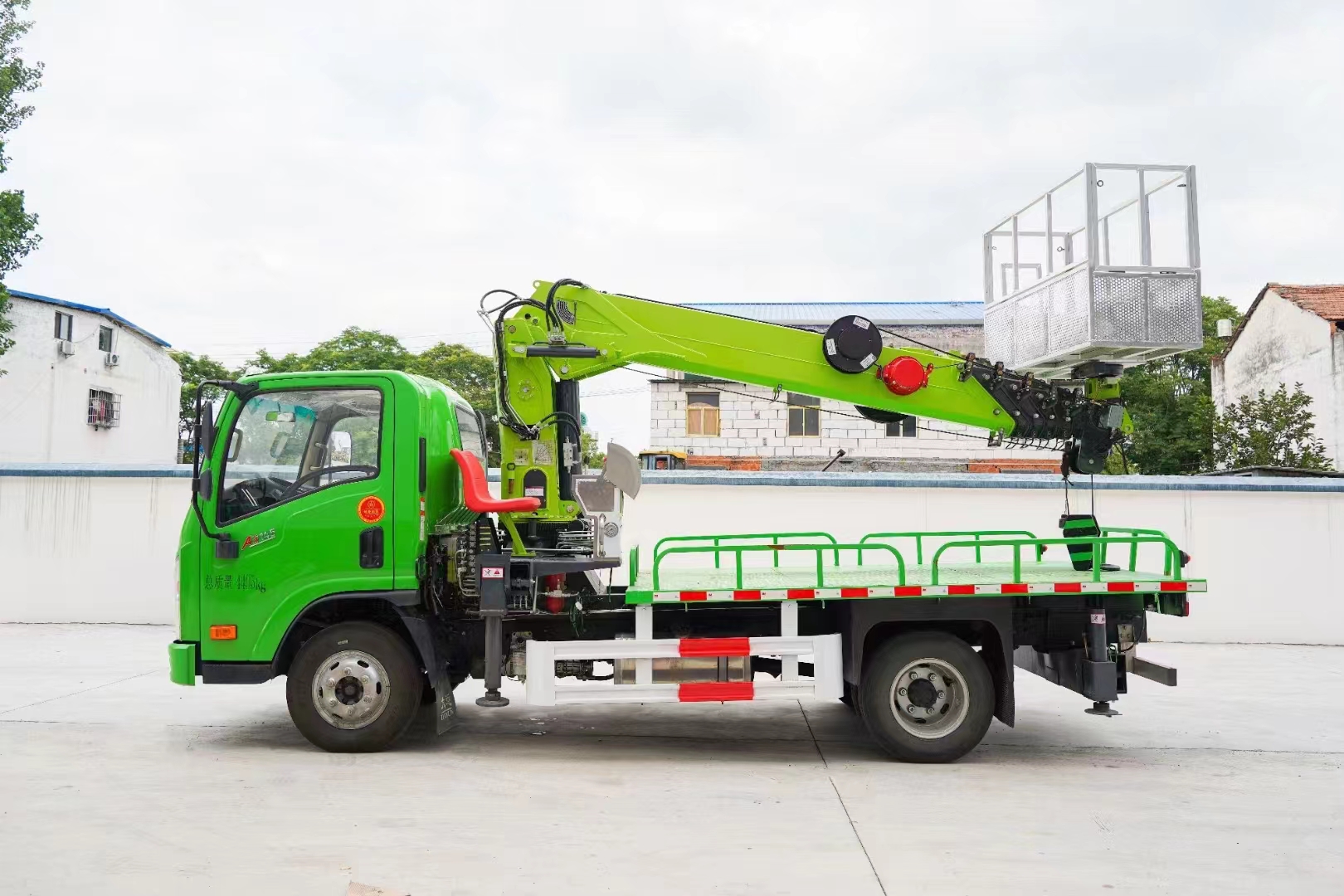

大运20米多功能蓝牌高空作业车

底

盘

参

数

车辆名称

大运20米多功能蓝牌高空作业车

外形尺寸

5998×2200×2850mm（长宽高）

总质量

4495kg

整备质量

4365kg

轮胎

7.00R16LT 10PR钢丝胎

马力

潍柴130

变速箱

万里扬6GS40

轴距

3280

前桥

1.79T

后桥

2.7T

断气刹、空调、电动门窗、中控锁

上

装

配

置

臂架

六节臂，五节同步伸缩，钢丝绳出臂带有备用钢丝绳

支腿

H型支腿

横向跨距

5150/4500mm

纵向跨距

3400mm

吊篮尺寸

1500×700×1100mm（长宽高）

平台回转范围

±180°

工作平台额定载荷

200kg

最大作业高度

19m

臂架回转角度

360°

最大作业幅度

14m

平板尺寸

3500×2200mm（长宽）

主卷扬

4T

动力泵

单泵

最大起升高度

17m

最大起重量

4000kg

安全装置

上下车互锁、极限保护、应急动力源、双向液压平衡阀

操作系统

国内知名电控系统，配备无线遥控器，三方操作

液压系统

电液比例阀，可无极调速，配有应急动力源
